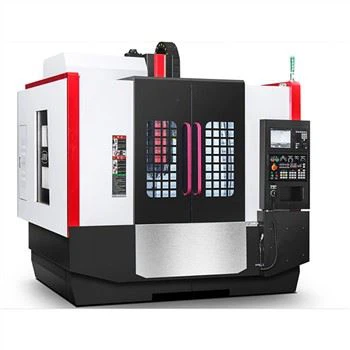

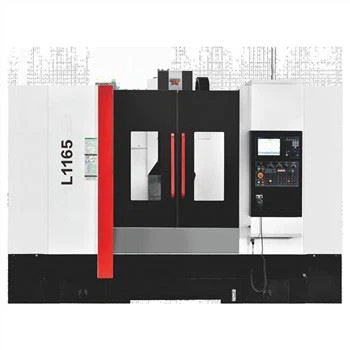

Tööstuslik CNC freespink

1. Tööpingi põhistruktuur ja tehnilised omadused

1. Tööpingi üldine paigutus

Tööstuslik CNC freespink kasutab vertikaalset raami paigutust, sammas on fikseeritud voodile, spindlikast liigub mööda kolonni üles ja alla (Z-suund), liugpesa liigub piki voodit (Y-suund) ja töölaud liigub külgsuunas. piki liugistikku (X suund). Struktuur.

Voodi, laud, lükandiste, sammas, peatoed ja muud suured osad on kõik valmistatud ülitugevast malmmaterjalist ja kuju on valmistatud vaiguliiva tehnoloogiast ning stressi kõrvaldab kaks vananemisprotseduuri. Pro/E ja Ansys optimeerivad neid suuri osi, et parandada suurte osade ja kogu masina jäikust ja stabiilsust ning tõhusalt maha suruda lõikejõust põhjustatud tööpingi deformatsiooni ja vibratsiooni.

Märkus: Y-teljel on 4 ja X/Z-teljel 55 rullsiinist.

2. Lohistussüsteem

Kolmeteljeline juhtrööpapaar kasutab imporditud veerevat lineaarset juhtrööpa, millel on väike dünaamiline ja staatiline hõõrdumine, kõrge tundlikkus, väike kiire vibratsioon, madalal kiirusel roomamine puudub, kõrge positsioneerimistäpsus, suurepärane servoajami jõudlus ja parandab täpsust. ja tööpingi täpsuse stabiilsus.

Kolmeteljeline servomootor on elastse haakeseadise kaudu otse ühendatud ülitäpse kuulkruviga, vähendades vahelülisid, realiseerides lünkadeta ülekande, paindliku söötmise, täpse positsioneerimise ja suure ülekandetäpsuse.

Z-telje servomootoril on automaatne pidurdusfunktsioon. Elektrikatkestuse korral suudab automaatpidur mootori võlli tugevalt kinni hoida, et see ei saaks pöörlema ​​hakata, mis mängib ohutuskaitse rolli.

3. Spindli rühm

Peamist võllirühma toodab Taiwani professionaalne tootja suure täpsuse ja suure jäikusega. Laager kasutab P4-klassi spindli spetsiaalset laagrit. Pärast seda, kui kogu spindlikomplekt on konstantse temperatuuri tingimustes kokku pandud, on see läbinud dünaamilise tasakaalu korrigeerimise ja sissetöötamise testi, mis parandab kogu spindlikomplekti kasutusiga ja töökindlust.

Spindlil on võimalik oma kiirusvahemikus teostada astmeteta kiiruse reguleerimist ja spindlit juhib mootori sisseehitatud kodeerija, mis suudab realiseerida spindli orientatsiooni ja jäiga koputamise funktsioone.

4. Tööriistade ajakiri

Manipulaatori tööriistamagasin on paigaldatud kolonni küljele. Kui tööriista vahetatakse, juhib ja positsioneerib lõikepea rullnukkmehhanism. Pärast peavõlli jõudmist tööriistavahetusasendisse lõpetab manipulaatori tööriistavahetaja (ATC) tööriista tagastamise ja tarnimise. ATC on käiguvahetus. Nukkmehhanism võib pärast eellaadimist töötada suurel kiirusel ja ilma mürata, mis muudab tööriista vahetamise protsessi kiireks ja täpseks.

5. Jahutussüsteemi lõikamine

Varustatud suure vooluhulga jahutuspumba ja suure mahutavusega veepaagiga, et tagada täielikult ringlev jahutus,

Spindli karbi otspind on varustatud jahutusdüüsidega, mis võivad olla vesi- või õhkjahutusega ning mida saab soovi korral ümber lülitada. Jahutusprotsessi saab juhtida M-koodi või juhtpaneeli abil.

7. Määrimissüsteem

Juhtsiinid ja kuulkruvi paarid on määritud tsentraliseeritud automaatse õhukese õliga ning iga sõlm on varustatud kvantitatiivse õlieraldajaga, mis regulaarselt ja kvantitatiivselt süstib õli igasse määrdeosasse, et tagada iga liugpinna ühtlane määrimine, vähendades tõhusalt hõõrdetakistust ja liikumise täpsuse parandamine, et tagada kuulkruvi paari ja juhtrööpa kasutusiga.

8. Tööpingi kaitse

Tööpink võtab kasutusele ohutusstandarditele vastava kaitseruumi, mis mitte ainult ei hoia ära jahutusvedeliku pritsmeid, vaid tagab ka ohutu töö ja meeldiva välimuse. Tööpingi igal juhtsiinil on kaitsekate, mis takistab laastude ja jahutusvedeliku sattumist tööpingi sisemusse ning kaitseb juhtsiine ja kuulkruvisid kulumise ja korrosiooni eest.

9. Laastude eemaldamise süsteem (valikuline)

Y-teljega lõhestatud kaitsekonstruktsioon paneb töötlemisprotsessis tekkivad rauatükid langema otse voodisse ja sängi sees olev suur kaldega struktuur libiseb rauast laastud sujuvalt kettlaastude konveieri allosas olevale kettplaadile. tööpink. Hakke veab laastumootor, laastud transporditakse laastueemalduskärusse.

Kett tüüpi laastukonveier on suure transpordivõimsusega, madala müratasemega ja varustatud ülekoormuskaitseseadmega. See on töökindel ja töökindel ning seda saab kasutada mitmesuguste materjalide laastude ja rullide jaoks.

Parameeter

viis. Tööpingi töökeskkond ja testimisnõuded

1. Tööpingi töökeskkond

Tööstusliku CNC freespinkide töökeskkond on otseselt seotud tööpingi jõudluse ja normaalse tööga. Kui temperatuur on liiga kõrge, siis arvjuhtimissüsteemis olev juhtmehhanism ebaõnnestub või ei tööta; liiga madala temperatuuri korral halvenevad määrimissüsteemi ja hüdrosüsteemi töötingimused ning tööpink Vigased või kahjustatud masinaosad. Seetõttu soovitame masinat kasutada järgmistel tingimustel:

Tööpink tuleb asetada siseruumidesse ja kuiva keskkonda. Tööpingi vundament on valmistatud vastavalt tööpingi vundamendi nõuetele.

Toitepinge: toiteallika nimipinge AC380V, pinge kõikumise vahemik -10~ pluss 10 protsenti , toiteallika sagedus: 50Hz±1Hz. Sellest vahemikust kaugemale peab kasutaja ise ostma reguleeritud toiteallika.

Välisõhu temperatuur: vahemikus 5 kuni 40 kraadi; ja 24h keskmine temperatuur ei tohi ületada 35 kraadi.

Niiskus: Maksimaalne temperatuur on 40 kraadi, suhteline õhuniiskus ei ületa 35 protsenti ja niiskuse muutus ei põhjusta kondenseerumist.

Tolmu kontsentratsioon õhus ei tohi ületada 10 mg/m3 ning see ei tohi sisaldada hapet, soola ega söövitavat gaasi.

Õhuallika rõhk: 0.5-0.7Mpa

Gaasiallika vooluhulk: 350L/min

Tööpingid tuleb paigaldada vibratsiooni- ja soojusallikatest eemale. Töökojas, kus tööpink on paigaldatud, peaks võimsus olema alla 0,5 G (G on raskuskiirendus).

2. Tööpingi katsetamise nõuded

Tööpinkide kontrollimisel tuleks ülevaatusinstrumendid ja kontrollriistad paigutada kontrollkeskkonda piisavaks ajaks, et hoida neid isotermilises olekus. Kontrollimisel tuleks vältida ka selliste tegurite mõju nagu õhuvool, päikesevalgus või väline soojusvoog. Tööpingi asendi täpsuse 20-kraadise täpsuse hindamisel peab valitsema ümbritseva õhu temperatuur, kuid üldjuhul peavad olema täidetud järgmised tingimused.

Ümbritseva õhu temperatuur on 15 kraadi kuni 25 kraadi.

Enne katsetamist tuleb tööpinki hoida katsekeskkonnas vähemalt 12 tundi.

Temperatuurigradient tööpingi poolt hõivatud ruumis ei tohi ületada 0,5 kraadi/h.

kuus. Tööpinkide paigaldus, kasutuselevõtt ja vastuvõtmine

1. Tööpingi paigaldamine ja silumine

Tsemendivundament palume ette valmistada, vundamendi kaardist teatatakse eraldi.

Eelpaigaldage kolmefaasiline 380V, 50Hz toiteallikas ja soovitatav on ühendada reguleeritud toiteallikas.

Pärast seadmete tehasesse jõudmist pakitakse see lahti ja kontrollitakse koos meie esindajaga. Kahjustuse või kaotsimineku avastamisel palun teavitage sellest viivitamatult meie ettevõtet.

Pärast seadmete lahtipakkimist ja vastuvõtmist on ostja kohustatud teostama mehhaanilist positsioneerimist, vundamendi aukude tsementeerimist, jämedat taseme reguleerimist jne järgnevaks paigaldamiseks ja peenreguleerimiseks. Ostja on kohustatud meie ettevõttele vähemalt 7 päeva ette teatama, et keegi sinna läheks.

Ostjalt palutakse abistada meie ettevõtte paigaldus- ja tellimispersonali majutuse, toitlustuse, transpordi ja muude asjade korraldamisel.

Ostjal palutakse määrata masina operaator ja hoolduspersonal ning määrata spetsiaalsed töötajad, kes abistavad meie ettevõtet masina paigaldamisel ja kasutuselevõtul.

Pärast mehaanilise vastuvõtmise lõpetamist allkirjastab ostja viivitamatult tööpingi vastuvõtuakti kahes eksemplaris, millest üks eksemplar jääb mõlemale poolele.

2. Tööpingi vastuvõtmine

Tööpinkide geomeetrilise täpsuse aktsepteeritav standard GB/T18400.{1}}

Tööpingi positsioneerimise täpsus ja korduva positsioneerimise täpsuse aktsepteerimise standard JISB6336-4: 2000 või GB/T18400.4-2010

Enne paigaldus- ja vastuvõtmistöid teeb ostja paigaldus- ja reguleerimistööd vastavalt paigaldus- ja kasutuselevõtu esemetele.

Välimuse kontroll: Ostja ja müüja töötajad viivad läbi visuaalse välimuse kontrolli ning tööriistad ja tarvikud kontrollitakse ja aktsepteeritakse vastavalt lepingule ja lisadele.

Toimivuse ja funktsioonide aktsepteerimine: tehke vastuvõtt vastavalt mõlema poole määratud masinate ja kontrollerite tarne ulatusele.

Mehaanilise täpsuse aktsepteerimine: vastavalt meie ettevõtte poolt vastuvõtmise aluseks olevale juhuslikule tehase täpsuse kontrolli salvestuslehele.

seitse. Vastupandamatu õnnetus:

Tõsiste katastroofide (nagu tulekahjud, üleujutused, lumekatastroofid, maavärinad jne) ja muude vastupandamatute õnnetuste tõttu, milles mõlemad pooled on kokku leppinud, kui üks osapool ei saa seda kokkulepet täita, peab ülaltoodud õnnetustega kokku puutunud pool viivitamatult (kiireima kiirusega) Kui olukord mõjutab käesolevat lepingut, teatage sellest teisele poolele faksi või telegrammi teel ning edastage lennukiirpostiga õnnetuse üksikasjad, samuti käesoleva lepingu täitmist mõjutavad tõendavad dokumendid, mis peavad olema kinnitatud notariosakonna templiga. õnnetusest mõjutatud pool, Ülalnimetatud õnnetuste tõttu viibitud aeg pikeneb esialgse tarnekuupäeva alusel.

Kuidas Fanucis akut vahetada

Aeg vana akukaabli lahtiühendamisest uue akukaabli ühendamiseni peaks olema vähem kui 5 minutit. See meetod on mõeldud FANUC seeria 15i 150i jaoks, võib viidata ka teistele süsteemidele.

Kui järgmised sammud on õigesti tehtud, siis BIOS-i sätteid ei kustutata. Kui aga BIOS-i sätted kustutatakse, kuvatakse sisselülitamisel järgmine teade ning BIOS-i vaikesätted laaditakse ja taaskäivitatakse.

"251: süsteemi CMOS-i kontrollsumma viga – kasutatakse vaikekonfiguratsiooni."

Seetõttu kontrollige enne aku vahetamist, kas BIOS-i sätteid on vaikeseadetest muudetud. Samuti, kui see teade kuvatakse kahjuks, peaksite muutma BIOS-i sätteid.

(1) Kui nutiterminal 3 on sisse lülitatud rohkem kui 5 sekundit, lülitage nutiterminali 3 toide välja ja seejärel võtke nutiterminal 3 paneelist välja jne, et see saaks töötada tagantpoolt. nutiterminali 3.

(2) Tõmmake aku pistik (BAT1) välja ja seejärel eemaldage aku hoidikust.

(3) Juhtige välja uue aku juhtmed, nagu on näidatud alloleval joonisel.

(4) Ühendage kaabel ja asetage uus aku hoidikusse.

(5) Paigaldage nutiterminal 3.

(6) Lülitage toide sisse ja seejärel veenduge, et BIOS-i parameetrid pole kustutatud (veenduge, et veateadet ei kuvata).
