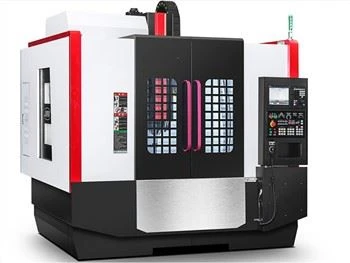

CNC-töötluskeskuse mudel 1165

CNC-töötluskeskuse mudeli 1165 omadused

· Kogu masin kasutab kõrgekvaliteedilisi vaiguliivavalu, mida töödeldakse lõõmutamise, vibratsiooni ja loomuliku vananemisega, et kõrvaldada sisemine stress.

·Ülilai alus: ühes tükis valandid tagavad kõige stabiilsema kandevõime. Veejuhtplaadi konstruktsiooniga lõikevedelik ei leki.

· Kalasaba sammas: laiendage ühenduspinna ulatust ja parandage tööpingi jäikust. · Y-telje mootor taga: lühendage ülemise ja alumise detaili vahelist kaugust ja parandage töötlemise mugavust.

Ribi tüüpi pea konstruktsioon: sisemised ribid on paksendatud ja suurendatud, et tugevdada konstruktsiooni jäikust ja parandada oluliselt töötlemise stabiilsust.

Parameeter

Standardkonfiguratsioon

· Täielikult suletud kaitsekate

·Ethernet, CF-kaart ja USB-liides

· Tööriistakast

·Spindli mootor

· Keskne tsentraliseeritud automaatne etteande määrdeõli süsteem

· Vundamendipadja raud ja reguleerimispolt

· BT40 rihma spindel 1000ORPM

·jahutussüsteem

· Kõrgsurve veepüstol

· LED töövalgusti

· Puhastage õhupüstol

· Eraldi elektrooniline käsiratas

·Soojusvaheti

. LED kolmevärviline hoiatustuli

·Kasutus- ja hooldusjuhend ning juhtahela andmed

·Jäik koputamine

CNC-töötluskeskuse mudelil on tootmises ja pärast tootmist tõsine kvaliteedikontroll.

laseri sammu ja tooriku vertikaalse täpsuse testimine

Näpunäiteid:

CNC-töötluskeskuse mudeli 1165 programmeerimise iseõppimine, alustamiseks kohustuslik!

1. M00, M01, M02 ja M30 erinevus ja ühendus

Algajatel on algtaseme CNC-töötluskeskuse programmeerimisel väga lihtne segi ajada paljusid ülaltoodud M-koode. Peamine põhjus on see, et algajatel on puudulik arusaamine CNC-töötluskeskuse tootmisest ja töötlemisest ning mõne õpiku sisu pole üksikasjalikult kirjeldatud. Nende erinevused ja seosed on järgmised:

M00 on programmi lõpetamise käsk. Kui programm on käivitatud, siis tööriista käik lõpetatakse ja spindli laager peatub. Pärast nupu RUN uuesti vajutamist käivitatakse järgmine plokk. Võti on selles, et programmeerija soovib CNC treipingi tootmisprotsessis peatada (toote tooriku kontroll, reguleerimine, freesimine jne).

M01 on valikuline programmi lõpetamise käsk. Kui programm on käivitatud, on juhtpaneeli klahv "valiku lõpetamine" asendis "ON", see mõju võib olla mõistlik, vastasel juhul on käsk kehtetu. Tegelik mõju pärast juurutamist on sama, mis M00-l, mis on levinud oluliste spetsifikatsioonide või ajutise peatamise kontrollimisel.

M02 on põhiprogrammi lõpetamise käsk. Selle juhise täitmisel lõpetatakse tööriista liikumine, spindli laager ja külmutusagens lülitatakse välja. Kuid programmi hiirekursor peatub programmi lõpus.

M30 on põhiprogrammi lõpetamise käsk. Mõju on sama, mis M02, kuid erinevus seisneb selles, et hiirekursor naaseb programmipeasse, olenemata sellest, kas pärast M30 on muid plokke.

2. Üksikasjalike aadresside D ja H kasutamine CNC tera kompenseerimise peamiste parameetrite jaoks

Mõnes CNC-tööpinkides (näiteks FAUNC) on CNC-tera kompensatsiooni D ja H põhiparameetritel sama funktsioon ja neid saab soovi korral vahetada. Nad kõik näitavad CNC-tööpingis kompensatsioonimälu üksikasjalikku aadressinime, kuid tegelik kompensatsiooni väärtus sõltub Nad teevad otsuseid kompensatsiooninumbri üksikasjalikus aadressis märgitud väärtuse põhjal. Seetõttu nõuavad CNC-töötlemiskeskuses tippimisvigade paremaks vältimiseks üldised inimtegurid, et H oleks CNC tera pikkuse kompensatsiooni üksikasjalik aadress, kompensatsiooninumber on 1 kuni 20 ja D on seadme üksikasjalik aadress. CNC tera poolkompenseeritud ja kompensatsiooni number on alates 24. No järk-järgult (20 nuga CNC nuga).

Näiteks: G{{0}}G43H1Z60.0;

G01G41D21X30.0Y45.0F150;

3. G92 ja G54-G59 rakendamine

G54-G59 on enne tootmise ja töötlemise algust määratud tasapinnalised koordinaadid ja G92 on programmis määratud tasapinnalised koordinaadid. Kui kasutatakse G54-G59, pole G92 rakendamist vaja, vastasel juhul asendatakse G54-G59 ja seda tuleks vältida.

Märkus. (1) Kui G92 on rakendatud tasapinna koordinaatide määramiseks, ei ole G54-G59 rakendamisel kõiki funktsioone, välja arvatud juhul, kui toide lülitatakse välja ja süsteemitarkvara taaskäivitatakse või G92 abil seadistatakse soovitud uue toote tooriku tasapinna koordinaadid. (2) Kui CNC-treipink ei naase pärast G92 programmi rakendamist G92 määratud alguspunkti, käivitage see programm uuesti. CNC-treipingi praegune geograafiline asukoht saab uue toote tooriku koordinaadi lähtepunktiks, mis on altid ohutusõnnetustele. Seetõttu tuleb seda kasutada ettevaatusega.

4. Lõpetamisjuhend

G04C_/P_? on indeksjuhtketta pausiaeg (tööriista käik on lõpetatud, spindli laager ei lõpe) ja üksikasjaliku aadressi P või X järel märgitud väärtus on pausiaeg. Märgitud väärtus X-i järel peab olema komakohtadega, vastasel juhul mõõdetakse seda tuhandendikuga märgitud väärtusest, kasutades ettevõttena sekundeid (s) ja P järel märgitud väärtusel ei saa olla kümnendkohti (st täisarvu suurus on märgitud) ja ms (ms ) on ettevõte. ?

Näiteks G04? X2.0; või G04? X2000;

Peatage 2 sekundit

G04?P2000;

Mõnes augusüsteemi tootmis- ja töötlemisjuhises (nt G82, G88 ja G89) tuleb aga CNC tera valmistamisel ja töötlemisel augu põhja pinna kareduse paremaks tagamiseks peatada. aega, siis kasutage ainult üksikasjalikku aadressi P Näitab, et kui tähistamiseks kasutatakse üksikasjalikku aadressi X, siis arvab automaatjuhtimissüsteem, et X on X-telje tasapinna koordinaat, mida teostada.

Näiteks G82X80.0Y60.0Z-20.0R5.0F200P2000;

Torka (80.0, 60.0) augu põhja ja peatu 2 sekundiks

G82X80.0Y60.0Z-20.0R5.0F200X2.0;

Torkamist (2.0, 60.0) augu põhja ei ole lihtne peatada.

5. Samas programmisegmendis hakkab pärast esinemist kehtima sama käsk (sama üksikasjalik aadressimärk) või sama käskude rühm.

Näiteks: G01G90Z30.{{10}}Z20.0F200; Teostus on Z20.0 ja Z-telg jõuab Z30.0 asemel kohe Z20.0-ni.

G01G00X30.0Y20.0F200;? G00 on rakendatud (kuigi F väärtus on olemas, G01 pole rakendatud).

Erinevate käsukoodide rühmade puhul on aga tegelik efekt sama, kui tellimust vahetatakse samas plokis.

Näiteks: G90G54G00X0Y0Z6{{10}}.0; ja G00G90G54X0Y0Z60.0; sama.

6. Programmi lõigu järjenumber

Programmisegmendi järjekorranumbrit tähistab detailne aadress N. Üldjuhul on CNC-tööpinkide seadmete sisemine mäluruum suhteliselt piiratud (64K). Salvestusruumi paremaks säästmiseks jäetakse programmilõigu järjekorranumber välja. N tähistab ainult programmisegmendi mudelit, mille abil saab mugavalt programme otsida ja kirjutada. Sellel ei ole tootmisprotsessile kõiki mõjusid. Seerianumber võib suureneda või väheneda ning see ei eelda, et märgitud väärtusel on järjepidevus. Siiski ei saa vahele jätta mõningaid tsüklilisi süsteemikäske, automaatseid hüppekäske, alamprogramme ja peegeldamissüsteemi juhiseid.
