6-tolline CNC treipink

Dongguan Jide Precision Machinery Technology Co., Ltd. on Hiinas üks usaldusväärsemaid 6-tollise cnc-treipingi tootjaid ja tarnijaid. Kui kavatsete Hiinas valmistatud kvaliteetse 6-tollise cnc-treipingi hulgimüügiga tegeleda, tere tulemast meie tehasest hinnapakkumise ja tasuta proovi saamiseks. Kõik kohandatud tooted on kõrge kvaliteediga ja konkurentsivõimelise hinnaga.

Tehniline teave

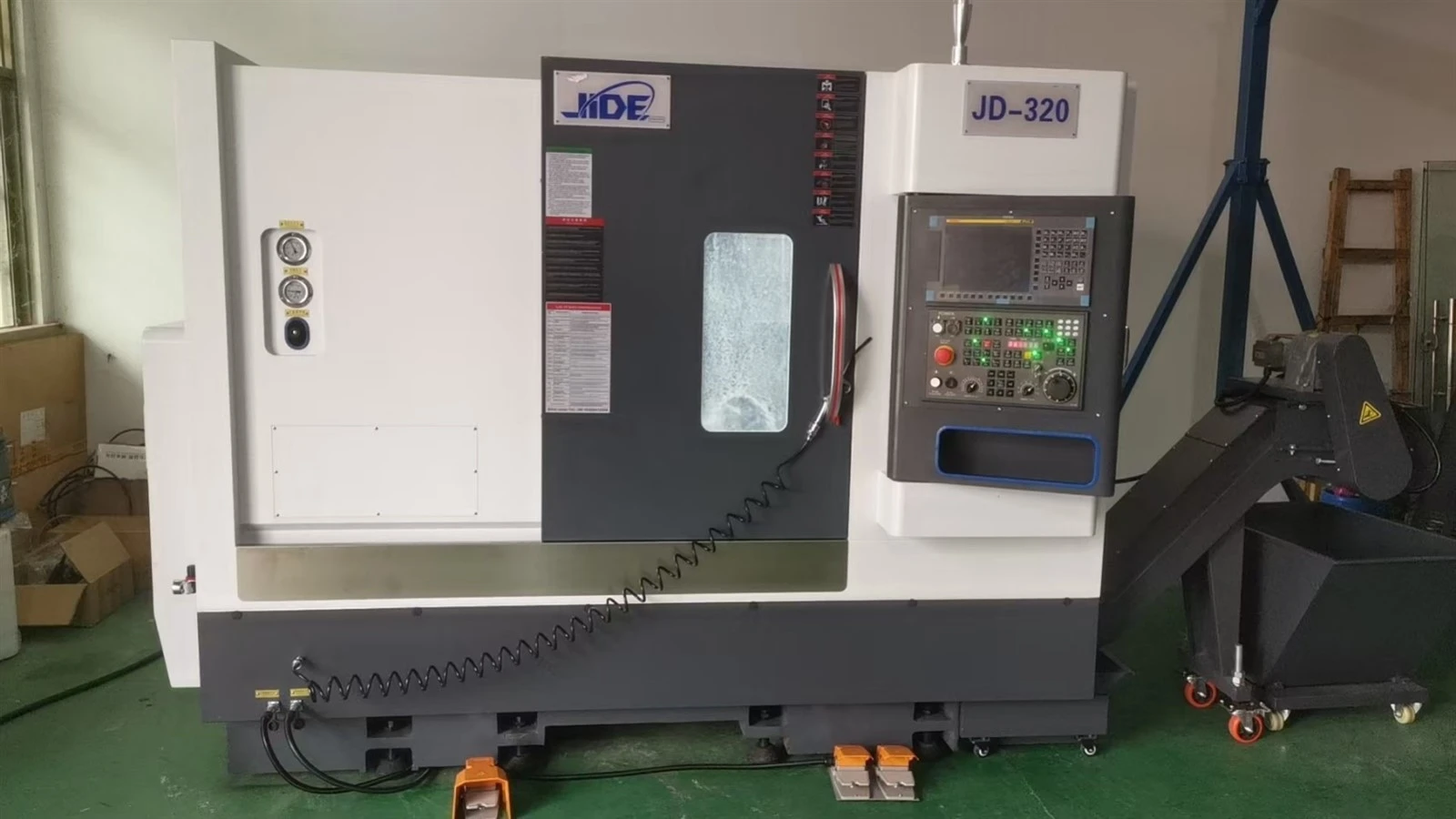

JD-320CNC-treipink kasutab suure-tugeva ja raskeveokite malmi, kompaktse struktuuri, hea tugevuse, korraliku kõvaduse, madala hõõrdeteguri ja isemäärimist{1}}. Alusaluse integreeritud karbistruktuur suurendab oluliselt tööpingi üldist jäikust ja stabiilsust. Selle funktsioon on vibratsiooni neelamine, mis vähendab tööriista kadu ja parandab tooriku kvaliteeti. See tagab kasutajatele kõrge efektiivsuse ja töökindluse.

Selle masina peamised omadused :

The30 kraadise kaldegapaigutus parandab oluliselt tööpingi painde- ja väändejäikust.Integreeritud voodipõhisuure jäikuse ja kõrge stabiilsusega tagab tugeva garantii kogu masina suurele täpsusele.

Spindliüksus on iseseisev spindel (hülsitüüp). Kõrge täpsusega-spindlisüsteem on läbinud range dünaamilise tasakaalu testimise, mis on kõrge täpsuse, hea täpsuse säilimise ja hea termilise stabiilsusega. Maksimaalne kiirus võib ulatuda4000 pööret minutis. Spindliüksuse kõrge täpsus, suur jäikus, suur kiirus ja tõhusus võimaldavad kogu masinal mitte ainult viimistleda, vaid ka teostada töötlemata töötlemist ja rasket lõikamist.

Tagatool on hüdrauliliselt käitatav ning hülss laieneb automaatselt ja tõmbub kokku hea jäikusega. Kasutajad saavad selle juhtimiseks kasutada paneeli või jalglülitit, mis säästab aega ja vaeva ning tagab tööpinkide töötlemise kõrge efektiivsuse.

Standardne konfiguratsioon Taiwan SWIFT 12jaamservoturret pakub kasutajatele mugavaid, praktilisi ja usaldusväärseid töötlusosi.

Toitesüsteemi juhib otse servomootor, millel on hea jäikus, täpsus ja dünaamilised reaktsiooniomadused. Tööpink on varustatud ROLLER TaiwanigaHIWIN/PMIkruvi juhtsiin.

6. See masin pakub kasutajatele täielikku hüdraulika- ja määrdesüsteemi, kasutades kvaliteetseid-hüdraulikapumpasid ja hüdroventiile ning muid komponente, et oluliselt vähendada rikete määra. Tööpink kasutab tsentraliseeritud kvantitatiivset automaatset määrimist.

Masina konfiguratsioonid:

Spindli nina spetsifikatsioon A2-5 Taiwani tippmark

Kinnitus 6-tollise õõnsa padruniga Taiwani tippmark, Taiwani ülemine silinder

Soovitatav peamootori võimsus 5,5/7,5kw

Maksimaalne lubatud spindli pöörlemissagedus 0-4000 p/min

Varda läbimõõt Φ45mm

Maksimaalne pöörde läbimõõt üle voodi Φ430mm

Maksimaalne töötlemise läbimõõt Φ320mm

Maksimaalne töötlemispikkus 350mm

Toitetelje parameetrid X/Zball kruvi spetsifikatsioon 3210/3210

X/Z juhiku spetsifikatsioon 30/30 rulli lineaarne juhik

X/Z telje piirkäik 160/450mm

X/Z-telje ühendusrežiim: otseühendus

X/Z-telje mootori võimsuse soovitus 8/ 12

Torn 80 keskkõrgusega 12T jaama torn Taiwan SWIFT

Tööriista suurus 20

Sabatoe maksimaalne käik 280 mm

Sabavarruka varruka mudel MT4

Tailstock vorm Õlisilindri surumine

Pikkus X laius X kõrgus 2480X1650X1680

Kaal umbes (KG) 3800

Seadistamine
Treitööriista lõikeosa koosneb peamisest lõikeservast, teisesest lõikeservast, reha esiküljest, küljepinnast ja teisest küljepinnast. Selle geomeetria on määratletud kaldenurga ( o ), vaba nurga ( o ), peamise lõikeserva nurga (κr), kaldenurga ( S), lõikeserva väiksema nurga (κr') ja nina raadiusega (rε). Nende geomeetriliste parameetrite valik sõltub erinevatest teguritest ja need tuleb määrata konkreetsete tingimuste alusel. Kaldenurk (o) valitakse vastavalt töödeldava detaili materjali koostisele ja tugevusele; kõrge tugevusega materjalide lõikamisel-valitakse väiksem väärtus. Näiteks kui kasutatakse tsementkarbiidist treitööriista tavalise süsinikterase lõikamiseks, seatakse kaldenurk 10 kraadi ja 15 kraadi vahele, samas kui kroom-mangaanterase või karastatud terase puhul on see vahemikus -2 kraadi kuni -10 kraadi. Üldiselt on kliirensnurk seatud 6 kraadi ja 10 kraadi vahele. Peamise lõikeserva nurga (κr) määrab töötlemissüsteemi jäikus, mis on tavaliselt vahemikus 30 kraadi kuni 75 kraadi; madala jäikuse korral valitakse suurem väärtus. Astmeliste võllide pööramisel seatakse nurk 90 kraadini või rohkem, et see sobiks konkreetse lõikemeetodiga.

Materjal
Nina raadius (rε) ja väiksem lõikeserva nurk (κr') valitakse üldiselt pinnakareduse nõuete alusel. Kaldenurk ( S) määratakse soovitud laastuvoolu suuna ja lõikeserva tugevusega. Tööriista kaldpinna konfiguratsioon (joonis 2) sõltub eelkõige nii tooriku materjali kui ka tööriista materjali omadustest. Lihtsaim tüüp on lame reha nägu; positiivse nurgaga tasane rehapind sobib kiirete-terase treitööriistade ja tsementkarbiidist tööriistade jaoks, mida kasutatakse viimistlustöödel.
