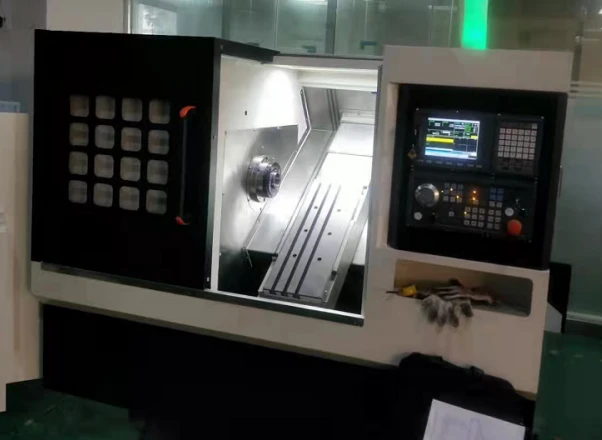

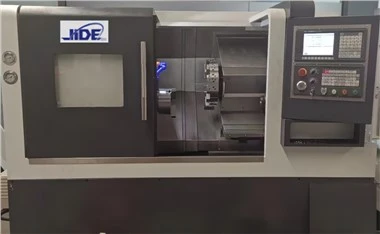

CNC Gang Tool Treipink

Tööpingi mudel

PARAMEETER

Üksus

Maksimaalne pöörde läbimõõt voodil

500

㎜

Maksimaalne töötlusläbimõõt kärul

450

㎜

Maksimaalne töötluspikkus

450

㎜

Spindli kiiruste vahemik

100-4000

p/min

Peamine mootori võimsus

7.5/11 KW

KW

Maksimaalne tööriista laadimiskogus

8

T

X-Axis Travel/Z-Axis Travel

900/450

㎜

Minimaalne X-telje/Z-telje liikumise kogus

0.001/0.001

㎜

X-telg/Z-telje kiirliikumise kiirus

36/36

m/min

Töölaua T-pesa mm

3-14*50

mm

X-telje/Z-telje korratavus

Väiksem või võrdne 0,003/0.005

㎜

Pinna karedus

Väiksem või võrdne 0,63

um

Spindli läbiva augu läbimõõt

Φ65

㎜

Baari varu läbi augu läbimõõt

Φ46

㎜

Voodi kaldenurk

45



Välismõõtmed (P x L x K)

2150*1550*1870

㎜

Tööpingi netokaal

3100

kg

Ei

Üksus

Parameeter

Kaubamärk

Qt

1

Spindel

A2-5

Taiwan KENTURN

1

Spindli laager

NSK

Jaapan

6

2

Spindli mootori servoüksus

7,5/11 kW

Taiwani SYNTEC

1

3

Spindli mootori võimsus

7,5/11 kW

Taiwani SYNTEC

1

4

X-telje servomootori pöördemoment

11 nm

Taiwani SYNTEC

1

5

X-telje servomootori võimsus

1,5 kW (pidur)

Taiwani SYNTEC

1

6

Z-telje servomootori pöördemoment

11 nm

Taiwani SYNTEC

1

7

Z-telje servomootori võimsus

1,5 kW

Taiwani SYNTEC

1

8

Lineaarne juhik (X-telg)

30(pall)P tase

TAIWAN PMI

2

9

Lineaarne juhik (Z-telg)

30(pall)P tase

TAIWAN PMI

2

10

Kuulkruvi (X-telg)

32/10

Jaapan THK

1

11

Kuulkruvi (Z-telg)

32/10

Jaapan THK

1

12

Süsteem

SYNTEC 7TA

Taiwani SYNTEC

1

13

Juhtpaneel

Treipingi paneel

Taiwani SYNTEC

1

14

Relee moodul

Treipingi seeria

Taiwani SYNTEC

1

15

Toiteallika seadmed

Kaitselüliti

Schneider

1

16

Kõrgepingeseadmed

Saasteaine

Schneider

1

17

Madalpingeseadmed

Relee

Schneider

1

18

Tsangpadruni süsteem

CK46 (A2-5)

Taiwan AUTO

1

19

Pöördsilinder (õõnes)

6 tolli

Taiwan AUTO

1

20

2 hj mootori hüdraulikajaam

40L

Hiina LEIMAN

1

21

Gang Tooli turustaja

63/8T

Max tööriistad

8

22

Ümmargune noahoidja

Φ25

Igav tööriistahoidik

4

23

Otsapinna tööriistahoidik

20

Valikuline 20-lõikeline ruut

2

24

Ruudukujuline tööriistahoidik

20

Valikuline 20-lõikeline ruut

2

25

Tööpingi alus

integraalne valamine

Ise toodetud

1

26

Välimine plekkkatte kaitse

Ise toodetud

1

27

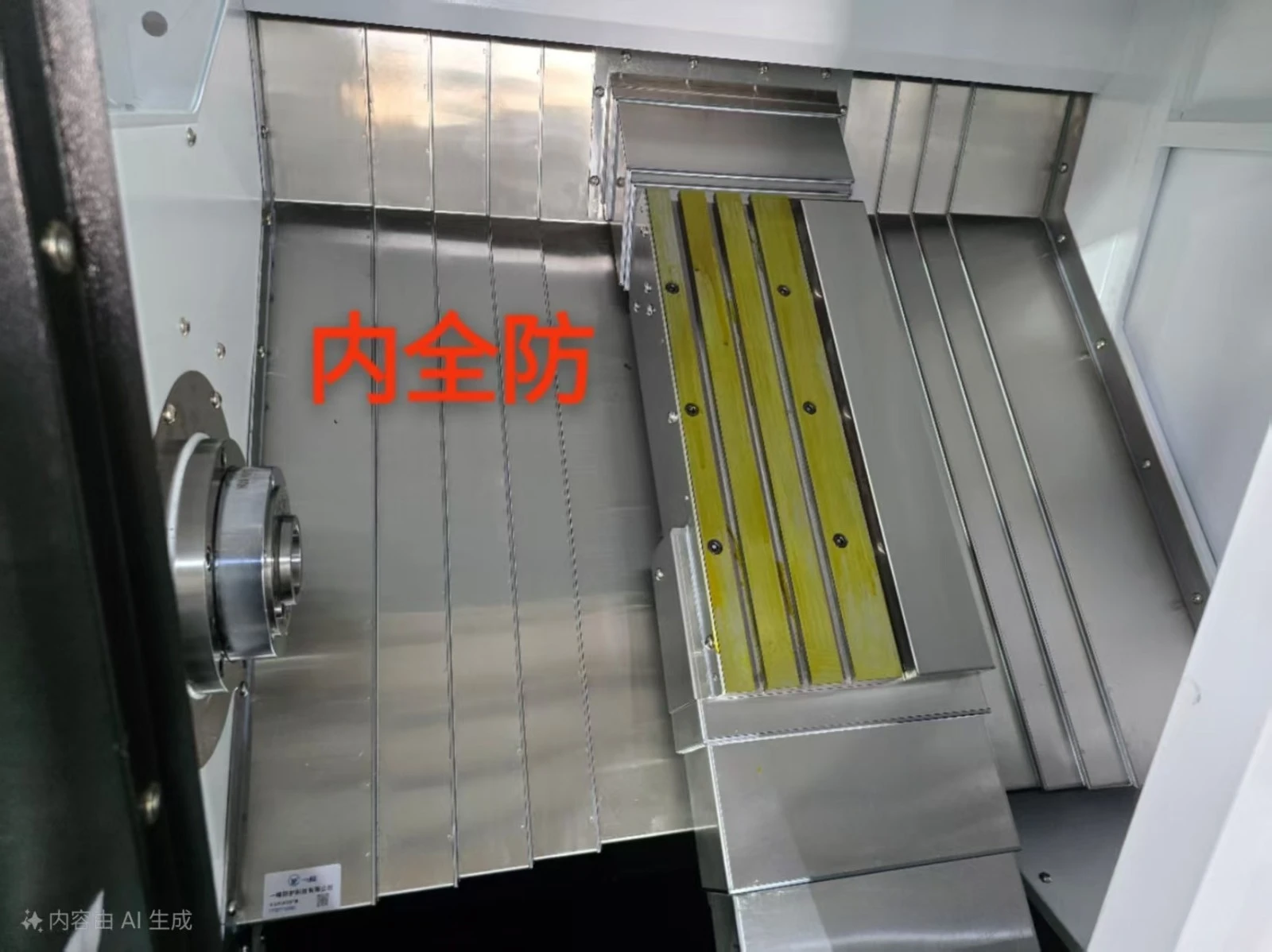

Sisemine kaitse

Roostevaba teras

Isetoode Full Guard

1

28

Kuulkruvi laager

20 TAC

Jaapani NSK

2 TELG

29

Sidumine

18/22

DK

2

30

Õli pihusti

2/3L

BAOTN Hiina

1

31

Lõikevedeliku pump

750W

SHEN HAI Hiina

1

32

Tööriistakast

Kaasaskantav plastikust tööriistakast

Hiina

1

33

Kuuskantvõti

(mõõdik 1,5–10)

Hiina

1

34

Kruvikeeraja

Phillips ja lamepea kruvikeerajad

Hiina

2

35

CF-kaardi lugeja

U ketas

SSK

1

36

CF-kaart

1 GB

YIZHENG

1

37

Jalad

M24 polt + seib

Hiina

6

38

SYNTECi süsteemi käsiraamat

SYNTEC

1

39

YS-65L (varda pikkus 1,5 meetrit) Servo Feeder (sobib 30/65 mm vardale)

1. Vahepealne tugiplatvorm

Kolm tõmbetoru

Puksid ja suured, keskmised ja väikesed tõukurid

Hiina

1

40

Kett tüüpi laastude konveier ja kiibiauto

46X+kiip auto S106

Hiina

1

41

Kodeerija aku

3.6V

Hiina

2
